1 检测范围 1.1.组合件的内部结构或内部组成情况的检查 1.2.材料、构件和结构缺陷的检查 1.3.在役埋地管道防腐保护层腐蚀状况、埋地深度、管道走向定位检查      ①质量评定      ②寿命评定 1.4.材料、设备和结构的计量检测     通过定量的测定材料、设备和结构的变形量或腐蚀量来确定能不能继续使用。 1.5.材质的无损检测     无损检测可以用来验证材料品种是否正确，是否按规定进行处理。 1.5.表面处理层的厚度测定     确定各种表面层的深度和厚度。

2 埋地管道检测设备PCM+系统介绍

      PCM+系统介绍 PCM+是专门为管道工业提供指导和帮助而设计的，适用于石油、天然气、城市燃气和地下水管道的腐蚀检测与评估。虽然人们很重视埋地金属管道的腐蚀与保护，但由于管网大修没有前期检测诊断，对管段尚未穿孔但防腐层破损失效的隐患不能有效地发现，就成了埋地管道年年修补、年年穿孔的现象产生的一个原因。管道防腐层由于埋地时间长久而出现老化、变脆、剥离、脱落，进而造成管道的腐蚀、穿孔，引发泄漏造成不可估量的损失。

       因此检测埋地管道的防护层状况，对埋地管道外防腐层进行不开挖检漏，对其绝缘状况进行评价，有针对性的更换修补可有效地预防由于腐蚀而造成的损失，延长管道使用寿命，节省大量维修改造投资，对保证管道正常运行，至关重要。使用PCM+对埋地管道进行检测，能在非开挖状况下，实现对埋地管道外防腐层的破坏情况进行定性评估，并能对管道进行精确定位、测深，解决了以前在非开挖状况下无法检测的难题，该检测技术既可作为新竣工管道的检测、验收手段，也可对正在运行的管道进行定期监测。

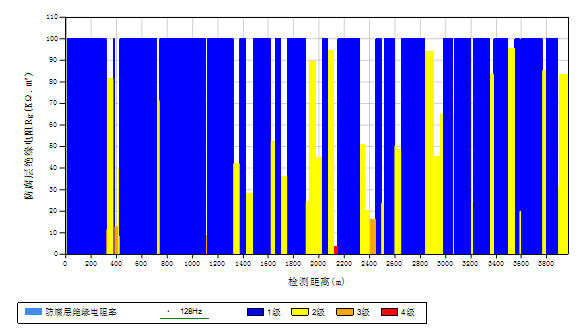

PCM＋外防腐层绝缘电阻率(Rg)柱状图1

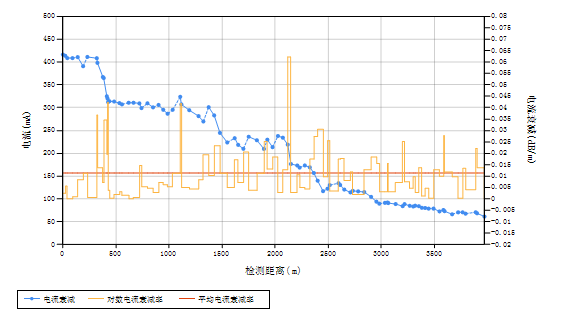

PCM＋综合曲线图1

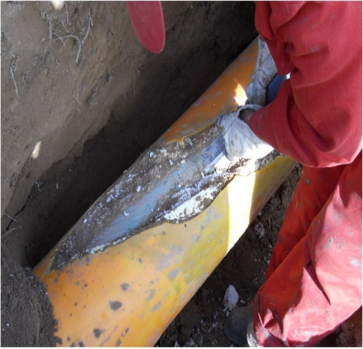

3 现场检测图片
